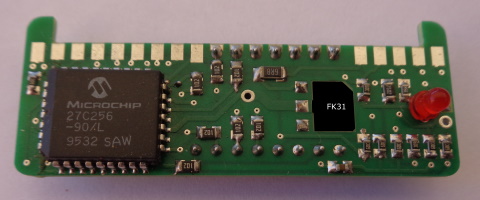

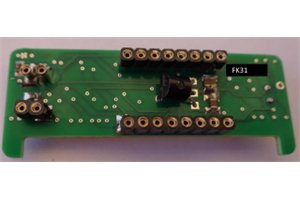

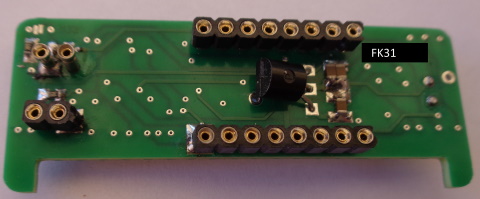

Scheda visualizzazione 120 canali
|
|
|
|
|
|
|
|
|
|
Nome |
Scheda visualizzazione 120 canali
|
Articolo |
61
|
|
Produttore
|
|
|
Descrizione
|
Scheda visualizzazione 120 canali
|
|
Potenza
|
|
|
Dimensioni
|
|
|
Prezzo
|
|
€ 24,50
|
|
|
|
|
|
VISUALIZZATORE
La scheda può essere collegata alle normali basette di espansione 120 quarzate o all’emulatore 120 + alfa.
La visualizzazione dei canali inferiori può essere:
-
simile alla modalità dell’ALAN 4001 etc, cioè l’indicazione avviene tramite accensione di un LED.
-
oppure tramite la gestione del segmento G della cifra delle decine (cifra a sinistra)
In questo ultimo caso il segmento G lampeggia per indicare che il canale si trova nella banda inferiore che va da 26515 a 26955 KHz –
La scheda viene fornita con un LED lampeggiante giallo o verde o rosso montato .
Se si vuole attivare la modalità 1) basta rimuovere il LED lampeggiante e utilizzare un LED rosso verde o giallo , posizionato dove meglio si crede e collegato alla scheda allo stesso modo con cui era collegato il LED lampeggiante ( katodo a massa)
Montaggio per tecnici specializzati
NO PRINCIPIANTI
